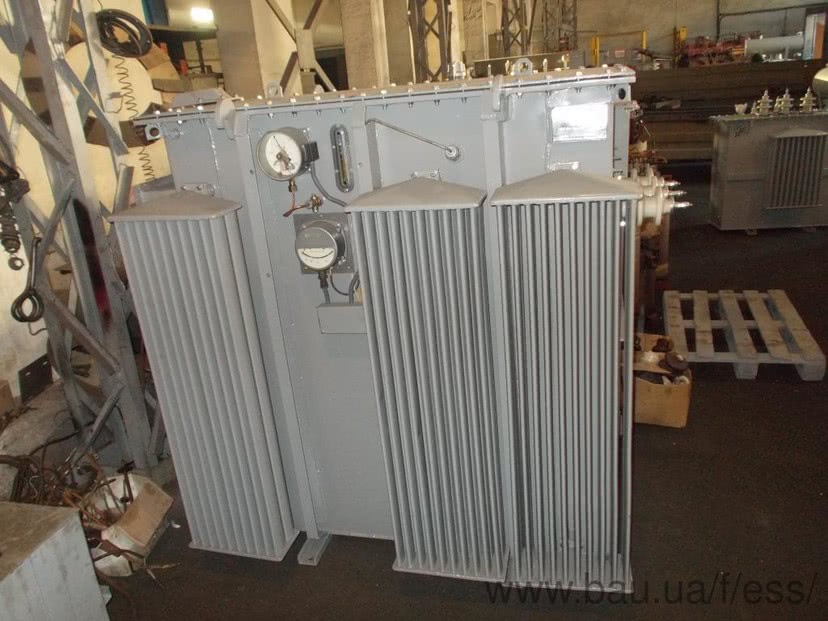

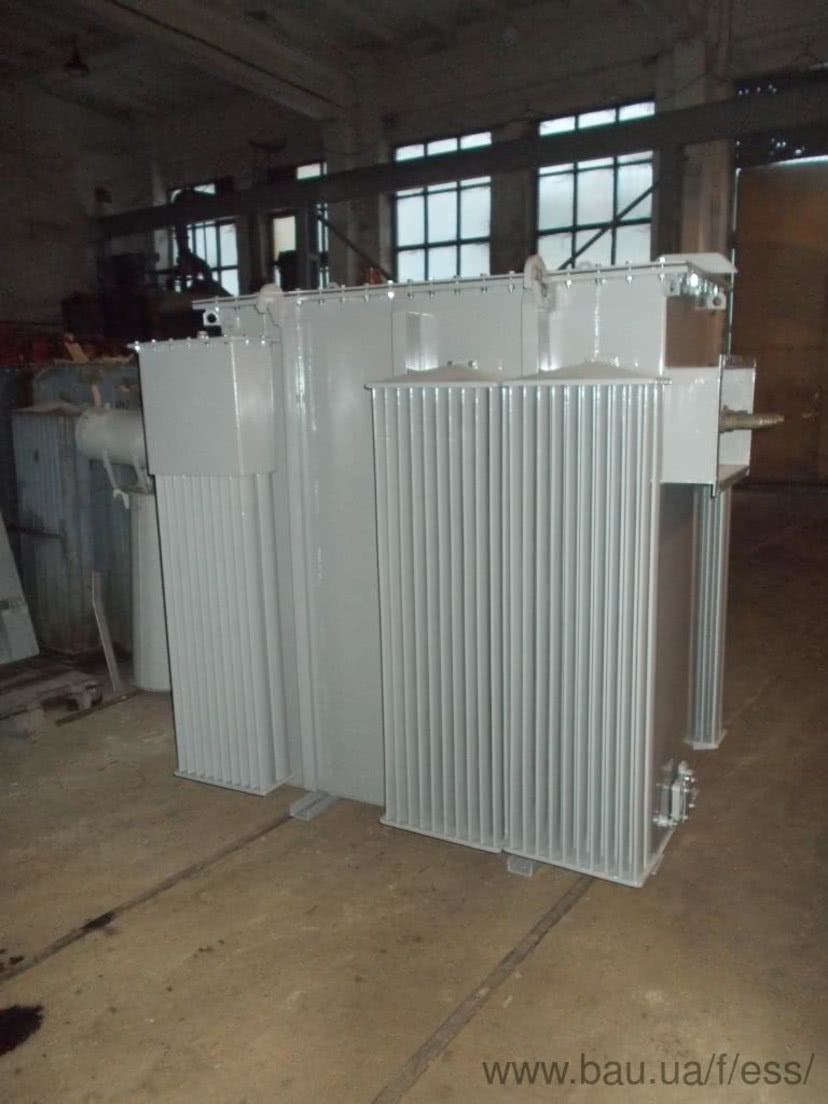

Трасформатори силові масляні типу ТМЗ 630 – 1000 кВА
Об'єкт компанії Енергоспецсервіс
- Share
- Підписатися
Силові масляні трансформатори типу ТМЗ трьохфазні двохобвивкові з номінальною напругою первинної обвивки (високої напруги) до 10 кВ включно та вторинної обвивки (низької напруги) 0,4 кВ.
Для регулювання напруги трансформатори ТМЗ оснащені високовольтним перемикачем, який дозволяє регулювання напруги ступенями по 2,5% на величину +/-2х2,5% від номінального значення при вимкненому від мережі трансформатора з боку НН і ВН. Перемикач приєднаний до обвивки високої напруги.
Вводи ВН і НН зовнішнього встановлення, з’ємні, ізолятори прохідні фарфорові. На вводи струмом 1000 А і вище, в верхній частині струмоведучого стержня кріпиться спеціальний затискач з лопаткою, який забезпечує приєднання плоскої шини. Вводи розміщені на вузьких стінках баку. На стінці маслогазорозширювача кріпиться масло покажчик для контролю рівня масла, при різних температурах навколишнього середовища.
