Сварка полиэтиленовых труб встык заключается в разогреве торцов труб или фитингов до вязкотекучего состояния полиэтилена в результате контакта с нагревателем. После извлечения нагревателя торцы под давлением соединяют. При этом происходит переплетение и объединение молекулярных цепочек полиэтиленовых поверхностей, образующих однородную массу. Следует отметить, что прочность достигаемого при стыковой сварке соединения не уступает прочности самой трубы. Стыковая сварка наиболее популярна, т.к., не требует дополнительных деталей. Встык сваривают трубы и фитинги одинакового диаметра и SDR, изготовленные из одной марки полиэтилена. Этот метод применим для соединения труб диаметром свыше 40 мм со стенкой более 5 мм. Сварку полиэтиленовых труб встык разрешено проводить при температуре воздуха от -15°С до +45°С.

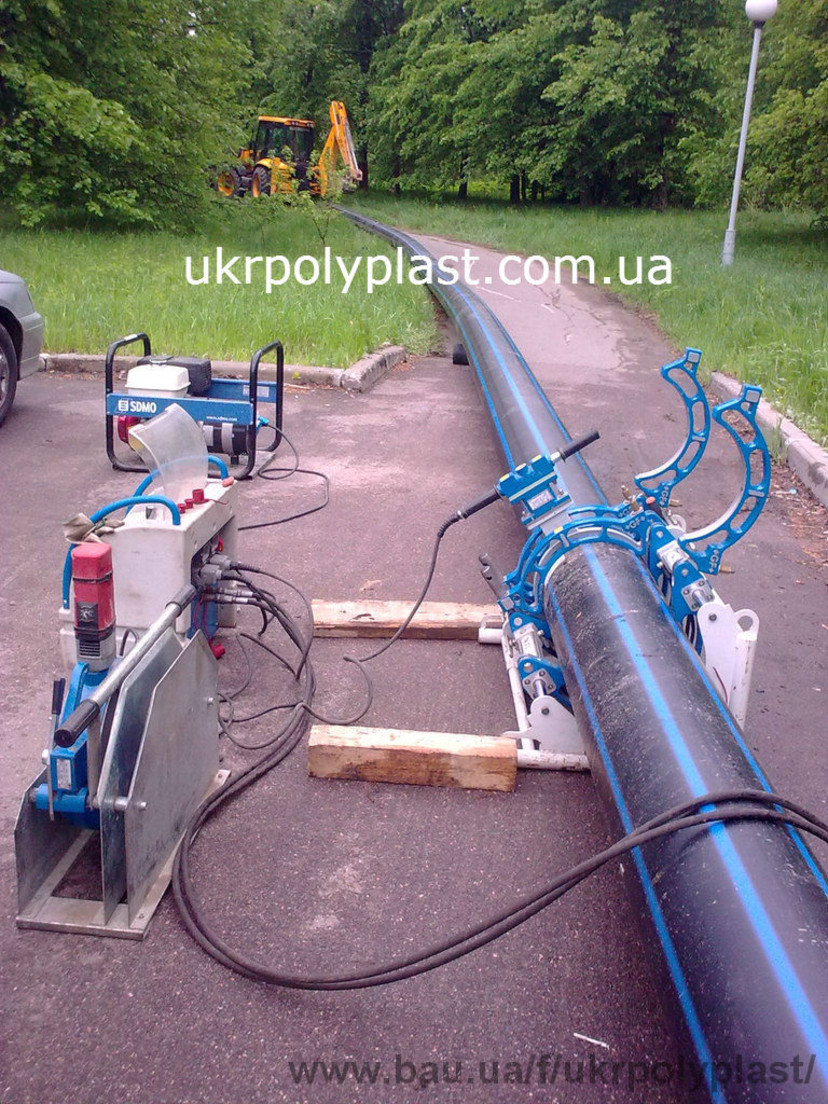

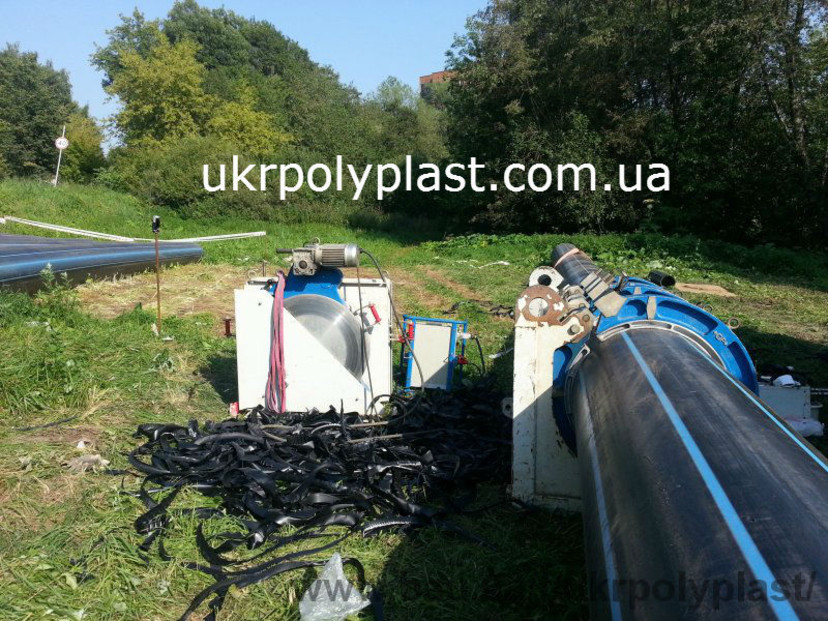

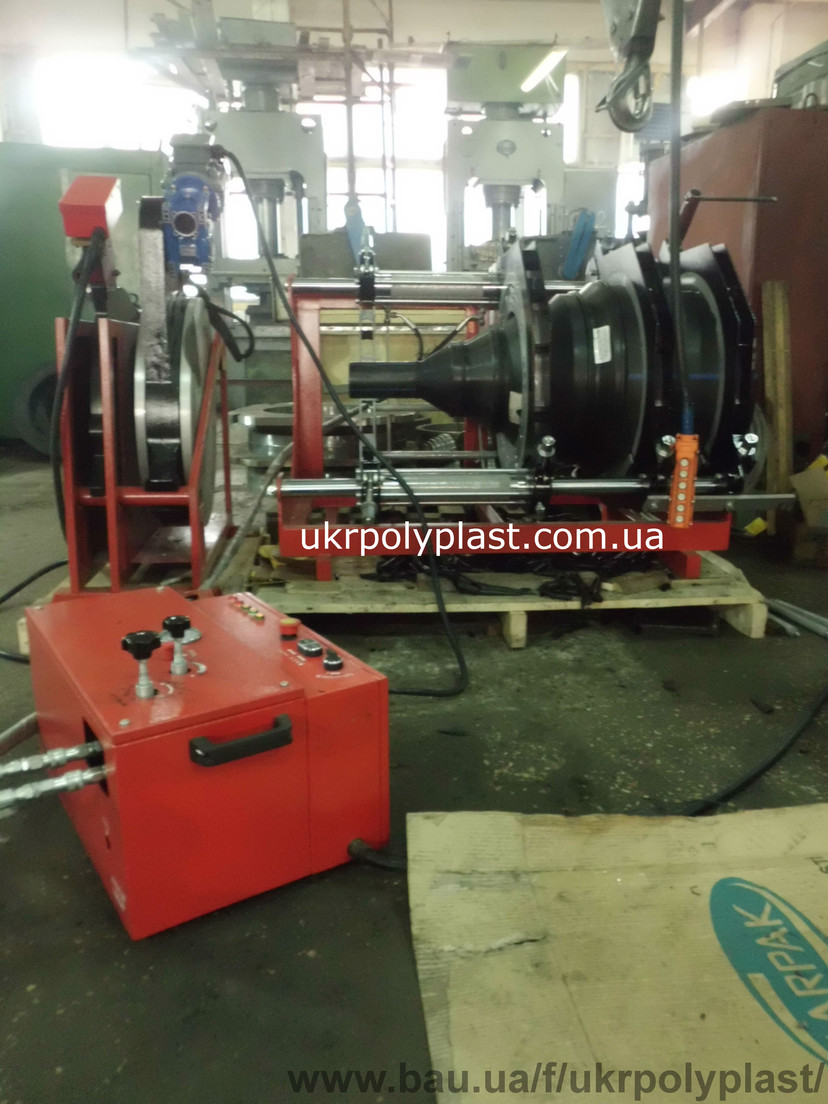

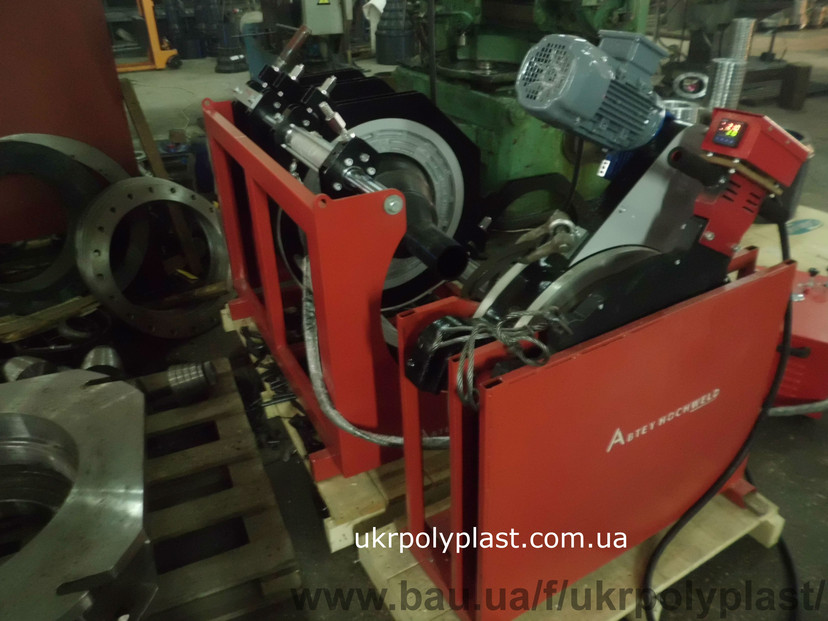

Стыковая сварка полиэтиленовых труб может быть выполнена при помощи механических и электрогидравлических сварочных аппаратов. Механические (ручные) сварочные аппараты предназначены для работы с диаметрами до 160 мм. Все параметры процесса задаются сварщиком исходя из данных таблицы-инструкции. Соединение торцов после нагревания производится вручную. Электрогидравлические сварочные аппараты используют для трубопроводов диаметром до 1600 мм. Процесс соединения встык производится автоматически, что необходимо при работе с большими диаметрами. Режимы сварки задаются вручную. Электрогидравлические аппараты бывают автоматизированными. В данном оборудовании участие человека сведено к минимуму. Сварщик задает лишь диаметр, SDR и марку полиэтилена. Остальная вся работа возложена на машину. Стыковая сварка автоматическими аппаратами сводят риск человеческого фактора до минимума, но их стоимость достаточно высокая, поэтому чаще применяют полуавтоматические электрогидравлические аппараты и режим работы сварщиком устанавливается вручную по таблице.

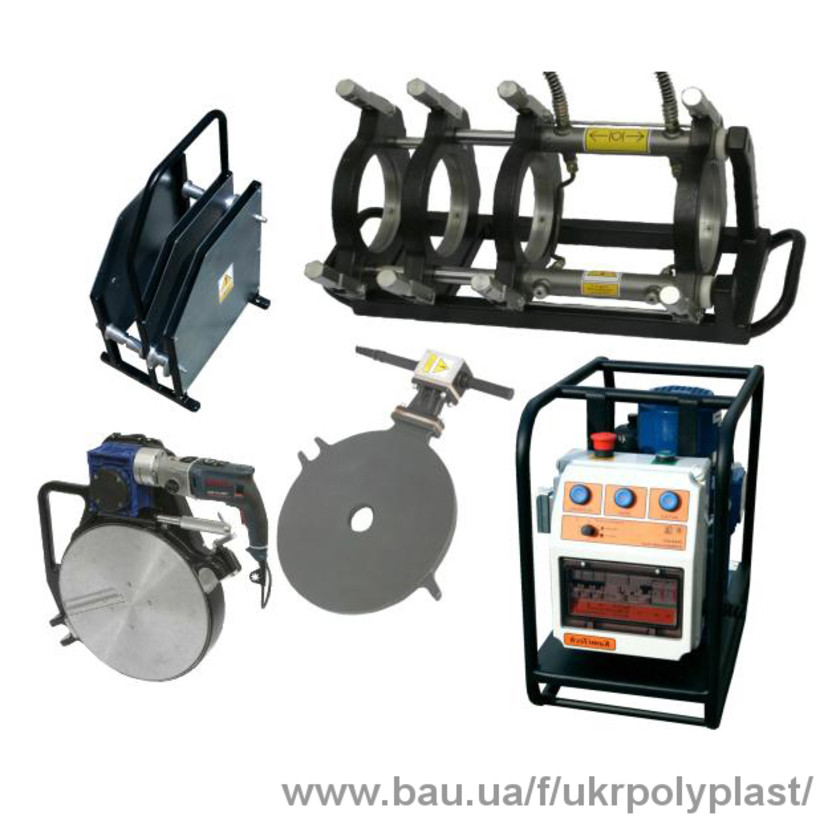

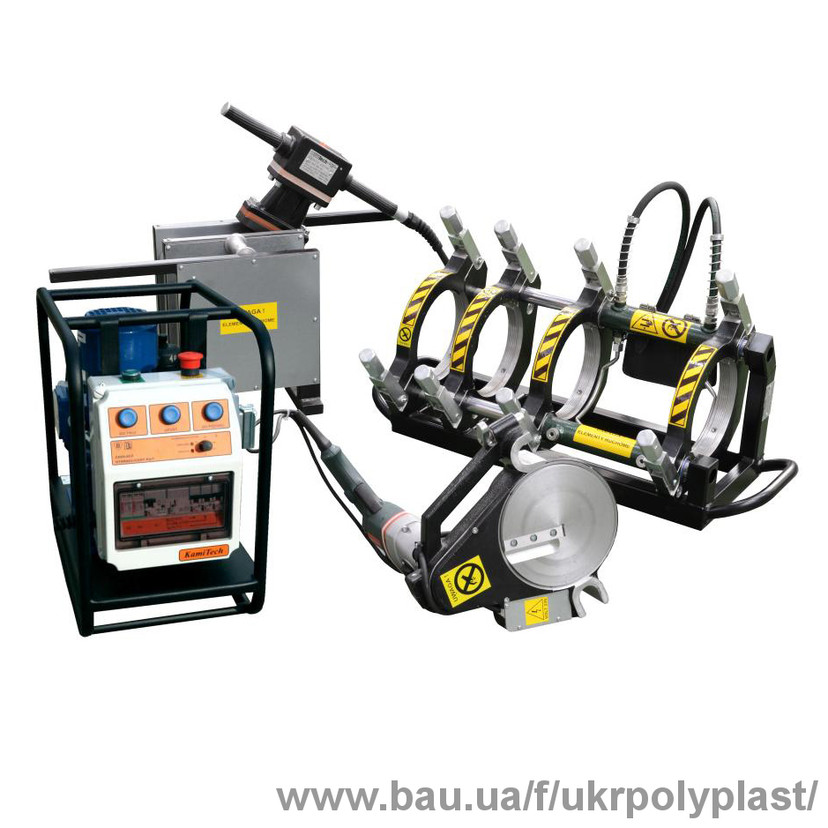

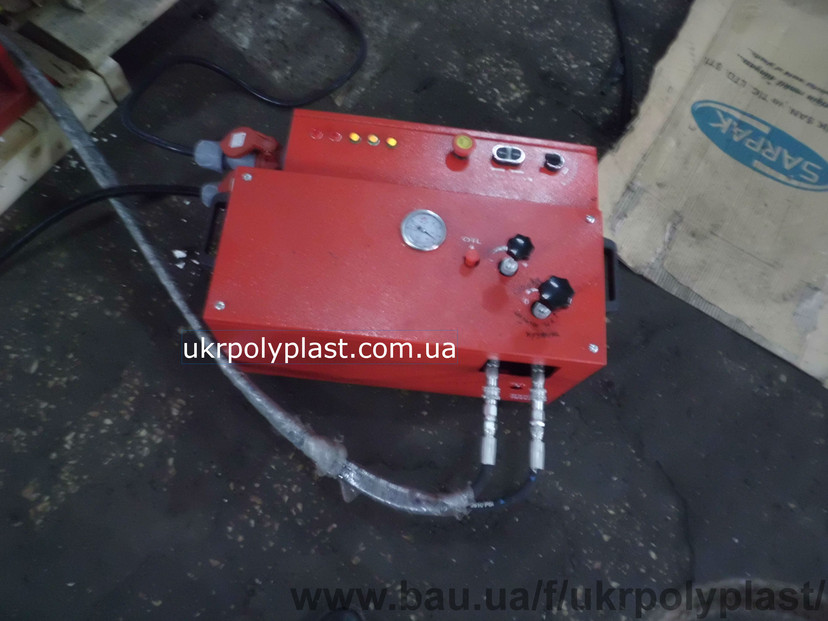

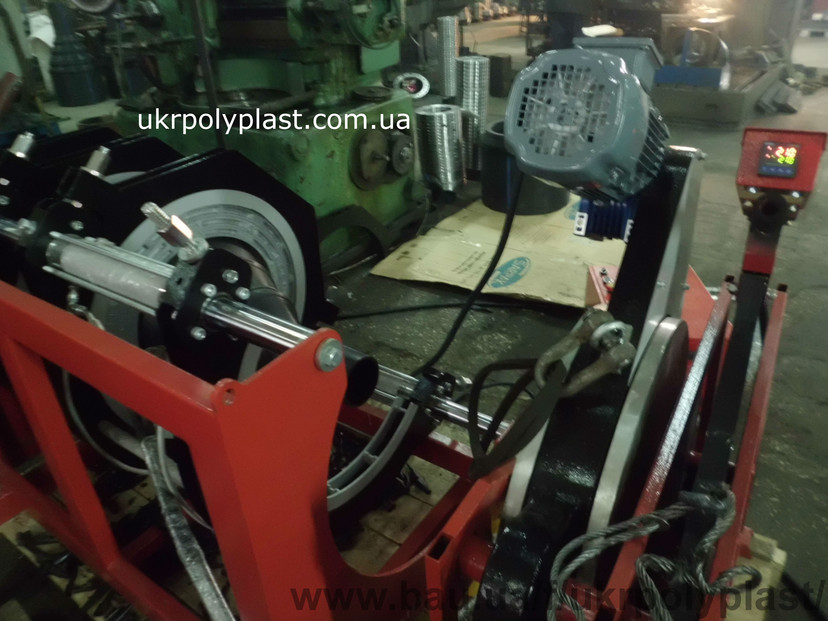

Аппарат для сварки полиэтиленовых труб встык состоит из следующих частей: центратор, торцеватель, нагреватель, гидравлический привод, сменные редукционные вкладыши, блок управления и регистрации (для автоматизированных аппаратов).

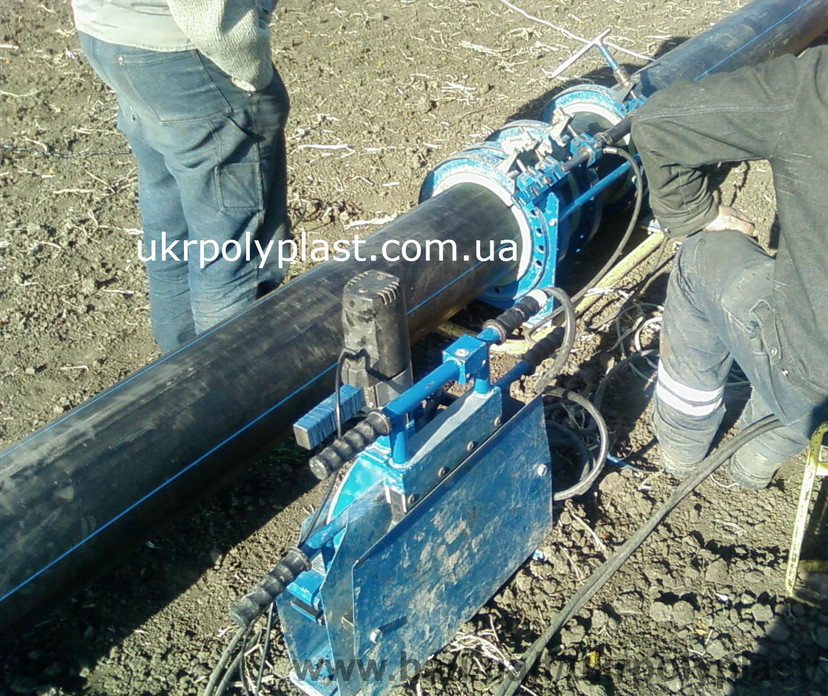

Сварка встык выполняется в несколько этапов:
• установка, центровка, фиксация трубы (фитинга) зажимами • механическое торцевание • проверка соосности
