Трансформаторные станции для прогрева бетона и грунта
29 000 грн
замовити
.
+380 50 357 XX XX +380 50 357 0007
Київ
Продавець:
Будпостачсервіс
Трансформаторные станции для прогрева бетона и грунта КТП-63-ОБ, КТПТО-80, ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы типа ТМОБ - 63/0,38-68, ТМОБ – 80/0,38 – 68, КТП-63-ОБ и КТПТО-80 с естественным масляным охлаждением предназначены для электропрогрева бетона и грунта, при среднесуточной температуре воздуха ниже +5 С.
Модели
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-63/0,38-68 (КТПТО-63) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-80/0,38-68 (КТПТО-80) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформаторы для прогрева бетона пригодны для наружной установки и для работы в следующих условиях:
• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С до плюс 15°С для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение «У» по ГОСТ 15150-69), от минус 60°С до плюс 40°С для трансформаторов исполнения «Хл» (исполнение для холодного климата);
• относительная влажность воздуха не более 80% при 25°С для трансформаторов исполнения «У» и «Хл».
Трансформаторы для прогрева бетона не предназначены для работы в следующих условиях:
• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);
• при вибрации и тряске;
• при частых включениях со стороны питания.
Трансформаторы для прогрева бетона выпускаются с номинальным напряжением первичной обмотки 380 В.
Номинальные напряжения вторичных обмоток трансформатора (обмоток низшего напряжения), схемы и группы соединения обмоток в соответствии с таблицей.
Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформаторы для прогрева бетона снабжаются переключателями, позволяющими регулировать напряжение ступенями (см. табл.) номинального значения при отключенном от сети трансформаторе со стороны первичной и вторичной обмотки.
Переключатель присоединен к обмотке высшего напряжения.
Габаритные размеры и масса приведены в таблице.

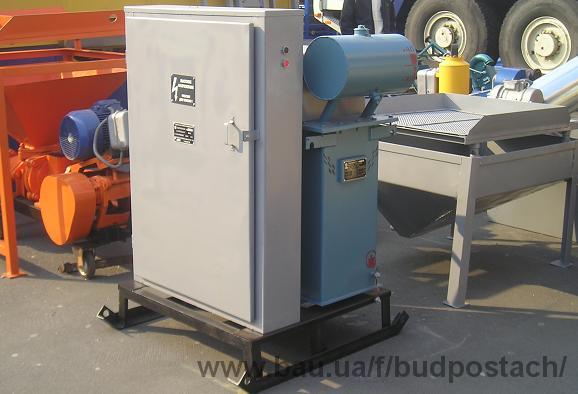

Трансформаторная станция для прогрева бетона ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы для прогрева бетона типа ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68 состоят из следующих основных узлов:
• бак с радиаторами (охладителями);
• активная часть;
• вводы;
• маслорасширитель;
• термосифонный фильтр;
• защитные устройства;
• контрольные приборы.
Бак трансформатора сварной. Баки трансформаторов мощностью 63 — 80 кВт имеют прямоугольную или овальную форму. В нижней части стенки бака имеется кран (пробка) для спуска масла, пробка для взятия пробы и болт заземления. Трансформаторы для прогрева бетона типа ТМОБ имеют приваренную ко дну жесткую раму (швеллеры) с отверстиями для крепления трансформатора к фундаменту.
Подъем бака и трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака, обозначенные надписью на крышке «Крюк для подъема».
Активная часть состоит из остова, обмоток, переключателя.
Остов трансформатора состоит из магнитопровода стержневого типа, собранного из листовой холоднокатаной электротехнической стали, верхнее и нижнее ярмо, которого стянуты ярмовыми балками.
Магнитопровод трехстержневой.
Обмотки многослойные цилиндрические, изготовленные из прямоугольного алюминиевого провода, который соответствует ТУУ 31.3 00214534-025-2004.
Расположение обмоток концентрическое. Регулирование напряжения осуществляется при помощи трехфазного переключателя, который представляет собой устройство из подвижных и неподвижных контактов и изоляционных деталей, которые служат для переключения ответвления обмоток.
Концы регулировочных катушек обмоток ВН подключены к неподвижным контактам высоковольтного переключателя.
Фиксация положения переключателя осуществляется фиксирующимся болтом в небольшие отверстия на планке указателя, расположенном на крышке трансформатора.
Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые соответствуют требованиям ТУ16- и ГОСТу 1232-93, располагаются на крышке маслобака.
Трансформаторы для прогрева бетона типа ТМОБ снабжены маслорасширителем. Емкость расширителя обеспечивает наличие в нем масла при всех режимах работы трансформатора и при колебаниях температуры окружающего воздуха.
Для защиты масла от воздействия наружной атмосферы трансформаторы типа ТМОБ снабжены воздухоосушителем. Воздухоосушитель размещён с наружного торца расширительного бака и представляет собой эластичную трубку из поливинилхлорида заполненную сорбентом, подсоединенной одним концом к верхнему патрубку маслоуказателя.
Длина трубки определена по необходимому количеству влагопоглотителя, гарантирующему безаварийную работу трансформатора. Кроме этого изгиб осушительной трубки необходим для размещения в нижней части изгиба масляного затвора в виде небольшого (25-40 мм) количества трансформаторного масла.
Во время эксплуатации данное устройство не требует специального ухода. Необходимо не реже одного раза в 3 года эксплуатации заменить сорбент, что легко сделать, ослабив хомут на верхнем патрубке.
Бак трансформатора должен быть обязательно заземлен. Для присоединения заземляющей шины в нижней части бака имеется бобышка с болтом.
Перед присоединением шины контактную поверхность бобышки необходимо зачистить.
Для обеспечения герметичности трансформатора применяется уплотнение из маслостойкой резины.
Технические характеристики ТРАНСФОРМАТОРНЫХ СТАНЦИЙ для ПРОГРЕВА бетона марки ТМОБ-63/0,38-68У1 И ТМОБ-80/0,38-68У1
Наименование параметров ТМОБ-63/0,38-68 ТМОБ-80/0,38-68
Номинальная мощность, (кВт) 63 80
Напряжение на стороне ВН, (В) 380 380
Ток на стороне ВН, (А) (69,3) (81,6) (95,8) (85,5) (104) (121,7)
Ступени напряжения на ХХ на стороне НН, (В) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Ток на стороне НН при напряжении, (А) 520 (49-70 В, А) 660 (49-70 В, А)
Ток на стороне НН при напряжении, (А) 301 (85-121 В, А) 382 (85-121 В, А)
Охлаждение масло масло
Габаритные размеры, (мм) 1070х570х1040 1225х560х1036
Масса, (кг) 395 490
Принцип регулировки основан на механическом изменении расстояния между катушками низкого и высокого напряжения. При этом напряжение х/х остаётся неизменным. Ток изменяется соответственно в пределах от 20 до 100%.
Трансформатор соответствует всем требованиям ГОСТа 11677-85.
Предприятие-изготовитель гарантирует бесперебойную работу трансформатора в течение трех лет, со дня отгрузки трансформатора, при соблюдениях всех условий монтажа и эксплуатации.
Полезная информация.
• Схемы подключения и соединения обмоток трансформатора для подогрева бетона
• Применения трансформаторов для прогрева бетона на примере марок ТСДЗ-63/0,38 и КТПТО-80.
• Рекомендации по выбору технологических параметров электропрогрева бетона и расчету электронагревательных проводов.
Трансформаторные станции для прогрева бетона и грунта КТП-63-ОБ, КТПТО-80, ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы типа ТМОБ - 63/0,38-68, ТМОБ – 80/0,38 – 68, КТП-63-ОБ и КТПТО-80 с естественным масляным охлаждением предназначены для электропрогрева бетона и грунта, при среднесуточной температуре воздуха ниже +5 С.
Модели
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-63/0,38-68 (КТПТО-63) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-80/0,38-68 (КТПТО-80) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформаторы для прогрева бетона пригодны для наружной установки и для работы в следующих условиях:
• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С до плюс 15°С для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение «У» по ГОСТ 15150-69), от минус 60°С до плюс 40°С для трансформаторов исполнения «Хл» (исполнение для холодного климата);
• относительная влажность воздуха не более 80% при 25°С для трансформаторов исполнения «У» и «Хл».
Трансформаторы для прогрева бетона не предназначены для работы в следующих условиях:
• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);
• при вибрации и тряске;
• при частых включениях со стороны питания.
Трансформаторы для прогрева бетона выпускаются с номинальным напряжением первичной обмотки 380 В.
Номинальные напряжения вторичных обмоток трансформатора (обмоток низшего напряжения), схемы и группы соединения обмоток в соответствии с таблицей.
Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформаторы для прогрева бетона снабжаются переключателями, позволяющими регулировать напряжение ступенями (см. табл.) номинального значения при отключенном от сети трансформаторе со стороны первичной и вторичной обмотки.
Переключатель присоединен к обмотке высшего напряжения.
Габаритные размеры и масса приведены в таблице.
Трансформаторная станция для прогрева бетона ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы для прогрева бетона типа ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68 состоят из следующих основных узлов:
• бак с радиаторами (охладителями);
• активная часть;
• ...
Трансформаторы типа ТМОБ - 63/0,38-68, ТМОБ – 80/0,38 – 68, КТП-63-ОБ и КТПТО-80 с естественным масляным охлаждением предназначены для электропрогрева бетона и грунта, при среднесуточной температуре воздуха ниже +5 С.
Модели
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-63/0,38-68 (КТПТО-63) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-80/0,38-68 (КТПТО-80) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформаторы для прогрева бетона пригодны для наружной установки и для работы в следующих условиях:
• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С до плюс 15°С для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение «У» по ГОСТ 15150-69), от минус 60°С до плюс 40°С для трансформаторов исполнения «Хл» (исполнение для холодного климата);
• относительная влажность воздуха не более 80% при 25°С для трансформаторов исполнения «У» и «Хл».
Трансформаторы для прогрева бетона не предназначены для работы в следующих условиях:
• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);
• при вибрации и тряске;
• при частых включениях со стороны питания.
Трансформаторы для прогрева бетона выпускаются с номинальным напряжением первичной обмотки 380 В.
Номинальные напряжения вторичных обмоток трансформатора (обмоток низшего напряжения), схемы и группы соединения обмоток в соответствии с таблицей.
Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформаторы для прогрева бетона снабжаются переключателями, позволяющими регулировать напряжение ступенями (см. табл.) номинального значения при отключенном от сети трансформаторе со стороны первичной и вторичной обмотки.
Переключатель присоединен к обмотке высшего напряжения.
Габаритные размеры и масса приведены в таблице.
Трансформаторная станция для прогрева бетона ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы для прогрева бетона типа ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68 состоят из следующих основных узлов:
• бак с радиаторами (охладителями);
• активная часть;
• вводы;
• маслорасширитель;
• термосифонный фильтр;
• защитные устройства;
• контрольные приборы.
Бак трансформатора сварной. Баки трансформаторов мощностью 63 — 80 кВт имеют прямоугольную или овальную форму. В нижней части стенки бака имеется кран (пробка) для спуска масла, пробка для взятия пробы и болт заземления. Трансформаторы для прогрева бетона типа ТМОБ имеют приваренную ко дну жесткую раму (швеллеры) с отверстиями для крепления трансформатора к фундаменту.
Подъем бака и трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака, обозначенные надписью на крышке «Крюк для подъема».
Активная часть состоит из остова, обмоток, переключателя.
Остов трансформатора состоит из магнитопровода стержневого типа, собранного из листовой холоднокатаной электротехнической стали, верхнее и нижнее ярмо, которого стянуты ярмовыми балками.
Магнитопровод трехстержневой.
Обмотки многослойные цилиндрические, изготовленные из прямоугольного алюминиевого провода, который соответствует ТУУ 31.3 00214534-025-2004.
Расположение обмоток концентрическое. Регулирование напряжения осуществляется при помощи трехфазного переключателя, который представляет собой устройство из подвижных и неподвижных контактов и изоляционных деталей, которые служат для переключения ответвления обмоток.
Концы регулировочных катушек обмоток ВН подключены к неподвижным контактам высоковольтного переключателя.
Фиксация положения переключателя осуществляется фиксирующимся болтом в небольшие отверстия на планке указателя, расположенном на крышке трансформатора.
Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые соответствуют требованиям ТУ16- и ГОСТу 1232-93, располагаются на крышке маслобака.
Трансформаторы для прогрева бетона типа ТМОБ снабжены маслорасширителем. Емкость расширителя обеспечивает наличие в нем масла при всех режимах работы трансформатора и при колебаниях температуры окружающего воздуха.
Для защиты масла от воздействия наружной атмосферы трансформаторы типа ТМОБ снабжены воздухоосушителем. Воздухоосушитель размещён с наружного торца расширительного бака и представляет собой эластичную трубку из поливинилхлорида заполненную сорбентом, подсоединенной одним концом к верхнему патрубку маслоуказателя.
Длина трубки определена по необходимому количеству влагопоглотителя, гарантирующему безаварийную работу трансформатора. Кроме этого изгиб осушительной трубки необходим для размещения в нижней части изгиба масляного затвора в виде небольшого (25-40 мм) количества трансформаторного масла.
Во время эксплуатации данное устройство не требует специального ухода. Необходимо не реже одного раза в 3 года эксплуатации заменить сорбент, что легко сделать, ослабив хомут на верхнем патрубке.
Бак трансформатора должен быть обязательно заземлен. Для присоединения заземляющей шины в нижней части бака имеется бобышка с болтом.
Перед присоединением шины контактную поверхность бобышки необходимо зачистить.
Для обеспечения герметичности трансформатора применяется уплотнение из маслостойкой резины.
Технические характеристики ТРАНСФОРМАТОРНЫХ СТАНЦИЙ для ПРОГРЕВА бетона марки ТМОБ-63/0,38-68У1 И ТМОБ-80/0,38-68У1
Наименование параметров ТМОБ-63/0,38-68 ТМОБ-80/0,38-68
Номинальная мощность, (кВт) 63 80
Напряжение на стороне ВН, (В) 380 380
Ток на стороне ВН, (А) (69,3) (81,6) (95,8) (85,5) (104) (121,7)
Ступени напряжения на ХХ на стороне НН, (В) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Ток на стороне НН при напряжении, (А) 520 (49-70 В, А) 660 (49-70 В, А)
Ток на стороне НН при напряжении, (А) 301 (85-121 В, А) 382 (85-121 В, А)
Охлаждение масло масло
Габаритные размеры, (мм) 1070х570х1040 1225х560х1036
Масса, (кг) 395 490
Принцип регулировки основан на механическом изменении расстояния между катушками низкого и высокого напряжения. При этом напряжение х/х остаётся неизменным. Ток изменяется соответственно в пределах от 20 до 100%.
Трансформатор соответствует всем требованиям ГОСТа 11677-85.
Предприятие-изготовитель гарантирует бесперебойную работу трансформатора в течение трех лет, со дня отгрузки трансформатора, при соблюдениях всех условий монтажа и эксплуатации.
Полезная информация.
• Схемы подключения и соединения обмоток трансформатора для подогрева бетона
• Применения трансформаторов для прогрева бетона на примере марок ТСДЗ-63/0,38 и КТПТО-80.
• Рекомендации по выбору технологических параметров электропрогрева бетона и расчету электронагревательных проводов.
Трансформаторные станции для прогрева бетона и грунта КТП-63-ОБ, КТПТО-80, ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы типа ТМОБ - 63/0,38-68, ТМОБ – 80/0,38 – 68, КТП-63-ОБ и КТПТО-80 с естественным масляным охлаждением предназначены для электропрогрева бетона и грунта, при среднесуточной температуре воздуха ниже +5 С.
Модели
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-63/0,38-68 (КТПТО-63) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформатор для прогрева бетона и грунта типа ТМОБ-80/0,38-68 (КТПТО-80) с естественным масляным охлаждением
Подробнее>>
________________________________________
Трансформаторы для прогрева бетона пригодны для наружной установки и для работы в следующих условиях:
• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С до плюс 15°С для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение «У» по ГОСТ 15150-69), от минус 60°С до плюс 40°С для трансформаторов исполнения «Хл» (исполнение для холодного климата);
• относительная влажность воздуха не более 80% при 25°С для трансформаторов исполнения «У» и «Хл».
Трансформаторы для прогрева бетона не предназначены для работы в следующих условиях:
• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);
• при вибрации и тряске;
• при частых включениях со стороны питания.
Трансформаторы для прогрева бетона выпускаются с номинальным напряжением первичной обмотки 380 В.
Номинальные напряжения вторичных обмоток трансформатора (обмоток низшего напряжения), схемы и группы соединения обмоток в соответствии с таблицей.
Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформаторы для прогрева бетона снабжаются переключателями, позволяющими регулировать напряжение ступенями (см. табл.) номинального значения при отключенном от сети трансформаторе со стороны первичной и вторичной обмотки.
Переключатель присоединен к обмотке высшего напряжения.
Габаритные размеры и масса приведены в таблице.
Трансформаторная станция для прогрева бетона ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68
Трансформаторы для прогрева бетона типа ТМОБ - 63/0,38-68 и ТМОБ – 80/0,38 – 68 состоят из следующих основных узлов:
• бак с радиаторами (охладителями);
• активная часть;
• ...
