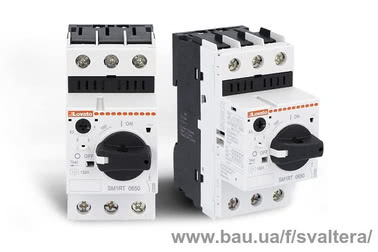

LOVATO Electric розширює наявний ряд автоматичних вимикачів захисту, запускаючи у виробництво нові термомагнітні автоматичні вимикачі SM1RT для контролю трансформаторів напруги.
Особливістю трансформаторів є великий пусковий струм при увімкненні, який може бути причиною електромагнітного спрацьовування пристроїв для контролю та захисту двигуна. Автоматичні вимикачі з термомагнітним захистом серії SM1RT спрацьовують при 20-кратному перевищені номінального струму, на відміну від 13-кратного у автоматичних вимикачів для захисту двигунів.
Нові автоматичні вимикачі SM1R охоплюють діапазон струмів від 0,1 до 25 А для керування та захисту трансформаторів до 17 кВА (400 В). Мають дуже високу пропускну здатність (до 100 кА) і сертифіковані cULus та EAC.
Автоматичні вимикачі SM1RT мають значні переваги над традиційними модульними автоматичними вимикачами:
• Завдяки регульованому порогу теплового спрацьовування та термокомпенсації можна досягти точного захисту від перевантаження.
• Спрацьовування через струм перевантаження не залежить від температури установки і, отже, абсолютно пропорційне струму.
• Магнітотермічні вимикачаі SM1RT у разі спрацювання захисту дозволяють розпізнати тип несправності завдяки положенню важеля керування TRIP, яке вказує на перевантаження, або червоному прапорцю, який вказує на коротке замикання.
• Ручку керування можна заблокувати у положенні ВИМК. за допомогою замка, щоб забезпечити додатковий рівень безпеки.
Вимикачі захисту для трансформаторів можуть бути укомплектовані всіма аксесуарами серії SM, такими як допоміжні контакти, сигнальні контакти, розчіплювачі, ручки блокування дверей і пластикові корпуси IP65..
Експлуатаційні характеристики SM1R
• Номінальна напруга ізоляції IEC Ui: 690 В
• Номінальна імпульсна напруга IEC: 6 кВ
• Номінальна частота IEC: 50/60 Гц
• Максимальний номінальний струм: 25 А
• Вимикальна здатність IEC: див. у каталозі на стор. 1-3
• Макс. тепловіддача на фазу: 0,7...3,4 Вт
• Магнітне спрацьовування: 20 × In
• Механічний та електричний ресурс: 100 000 циклів
• Монтаж на DIN-рейку 35 мм (IEC/EN/BS 60715)
• Монтажне положення: будь-яке
• Категорія використання IEC: A
• Замок у положенні ВИМК.: Ø4 мм/0,16”
• Ступінь захисту IEC: IP20
Сертифікати та відповідність
Отримані сертифікати: cULus, EAC.
Пристрій відповідає стандартам: IEC/EN/BS 60947-1, IEC/EN/BS 60947-2, IEC/EN/BS 60947-4-1, UL 60947-4-1, CSA C22.2 № 60947-1, CSA C22.2 № 60947-4-1.
Пластик відповідає стандартам: IEC/EN/BS 60335 і EN/BS 45545.
Автоматичні вимикачі SM1RT від LOVATO Electric представляють оптимізоване рішення для керування та захисту трансформаторів, пропонуючи розширену функціональність та гнучкість для задоволення конкретних індивідуальних потреб клієнтів.
